Nomad Frame
Allestimenti & Specifiche
*Please note: we make every effort to ensure accuracy of spec information, but they are subject to change.
| Telaio | |
|---|---|
| Materiale | |
| Caratteristiche | |
| Telaio | |
| Escursione | |
| Peso | |
| Diametro ruote | |
| Sospensione | |
| Forcella | |
| Ammortizzatore | |
| Remote | |
| Guarnitura | |
| Movimento centrale | |
| Pacco pignoni | |
| Catena | |
| Guidacatena | |
| Lunghezza pedivelle | |
| Guarnitura | |
| Deragliatore anteriore | |
| Comandi | |
| Deragliatore posteriore | |
| Comandi | |
| Comandi | |
| Freni | |
| Freni | |
| Freno anteriore | |
| Disco anteriore | |
| Freno posteriore | |
| Disco posteriore | |
| Dischi | |
| Cockpit | |
| Larghezza manubrio | |
| Lunghezza del reggisella | |
| Manopole/Nastro | |
| Manubrio | |
| Serie Sterzo | |
| Sella | |
| Reggisella | |
| Attacco manubrio | |
| Lunghezza attacco manubrio | |
| Ruote | |
| Cerchio anteriore | |
| Mozzo posteriore | |
| Pneumatico anteriore | |
| Cerchio posteriore | |
| Mozzo posteriore | |
| Pneumatico posteriore | |
| Valvole | |
| Cerchi | |
| Ebike | |
| Batteria | |
| Drive Unit | |
| Caricabatteria | |
| Specifiche | |
| Scatola movimento centrale | |
| Attacco freno posteriore | |
| ISCG Standard | |
| Linea catena | |
| Forcellino | |
| Interasse ammortizzatore | |
| Axle to Crown Forcella | |
| Compatibilità della forcella | |
| Offset della forcella | |
| Attacco deragliatore anteriore | |
| Serie sterzo | |
| Massima corona consentita | |
| Diametro massimo disco | |
| Larghezza massima pneumatico | |
| Int. mozzo posteriore | |
| Escursione posteriore | |
| Sag consigliato | |
| Liquido | |
| Diametro clamp | |
| Diametro reggisella | |
| Dimensioni boccola anteriore dell'ammo | |
| Dimensioni boccola posteriore dell'ammo | |
| Shock Mounting Hardware inferiore | |
| Shock Mounting Hardware superiore | |
| Corsa dell'ammortizzatore | |
| Sistema di sospensione | |
| UDH | |
| Attacco borraccia |
Nomad Frame
Taglie e Geometrie
Trova la tua taglia
Se sei a cavallo tra due misure consigliate, la cosa migliore sarebbe quella di provarle entrambe. Ma la prima cosa da fare è di controllare le misure di stack/reach della tua bici attuale e confrontale con quelle del nuovo modello che stai valutando. Questo ti permette di avere un'idea della misura che ti si avvicina di più. Se non hai la possibilità di provare la bici, considera quanto segue.
Una taglia più grande della bicicletta molto spesso trasmette al biker maggiore stabilità offrendo più spazio per i movimenti senza compromettere l'equilibrio della bicicletta. Questa sensazione di maggiore stabilità e sicurezza deriva dal posizionamento della ruota anteriore che si troverà più avanti rispetto a te. Questo aspetto richiederà però movimenti del corpo più significativi quando vorrai spostare il baricentro della bicicletta. Al contrario, optando per una taglia più piccola diminuirà quella sensazione di stabilità a vantaggio di una maggiore maneggevolezza ed agilità. Pensa bene al tuo stile di guida e a quanto desideri che sia attivo/intuitivo rispetto a stabile e veloce e ricorda che per manovrare una bicicletta più "abbondante" richiede sempre maggior impegno.
Non siamo tutti uguali ed anche tutte le persone di una determinata altezza non sono tutte uguali. Se hai gambe più lunghe e un busto più corto rispetto alla media delle persone della tua altezza, potresti dover optare per una taglia più piccola tra quelle consigliate. Se invece hai un busto e delle braccia piuttosto lunghi, probabilmente dovrai scegliere una taglia più grande.
Small
Medium
Large
X-Large
XX-Large
154cm
5'1"
-
165cm
5'5"
Reach: 430mm
165cm
5'5"
-
175cm
5'9"
Reach: 455mm
175cm
5'9"
-
185cm
6'1"
Reach: 475mm
185cm
6'1"
-
193cm
6'4"
Reach: 495mm
193cm
6'4"
-
200cm
6'7"
Reach: 520mm
Tutte le unità sono espresse in millimetri o gradi.
| s | m | l | xl | xxl | |
|---|---|---|---|---|---|
| Reach (Hi/Lo) | 430/427 | 455/452 | 475/472 | 495/492 | 520/517 |
| Stack (Hi/Lo) | 616/618 | 625/627 | 638/640 | 656/658 | 670/672 |
| Head Tube Angle (Hi/Lo) | 63.8/63.5 | 63.8/63.5 | 63.8/63.5 | 63.8/63.5 | 63.8/63.5 |
| Seat Tube Angle (Hi/Lo) | 77.2/77 | 77.4/77.2 | 77.9/77.6 | 77.8/77.5 | 77.7/77.5 |
| Wheelbase (Hi/Lo) | 1209/1209 | 1239/1240 | 1269/1270 | 1301/1302 | 1336/1337 |
| Front Center (Hi/Lo) | 770/770 | 799/799 | 826/826 | 855/855 | 886/886 |
| Rear Center (Hi/Lo) | 439/440 | 440/441 | 443/444 | 446/447 | 450/451 |
| BB Height (Hi/Lo) | 346/343 | 346/343 | 346/343 | 346/343 | 346/343 |
| BB Drop Front (Hi/Lo) | 27/30 | 27/30 | 27/30 | 27/30 | 27/30 |
| BB Drop Rear (Hi/Lo) | 8/11 | 8/11 | 8/11 | 8/11 | 8/11 |
| Standover Height (Hi/Lo) | 709/705 | 716/713 | 723/719 | 722/717 | 725/720 |
| Head Tube Length | 90/90 | 100/100 | 115/115 | 135/135 | 150/150 |
| Seat Tube Length | 380/380 | 405/405 | 430/430 | 460/460 | 500/500 |
| Top Tube Length (Hi/Lo) | 570/571 | 594/594 | 612/613 | 637/638 | 666/667 |
Nomad Frame
Configurazione & assistenza
Che tu sia l'orgoglioso proprietario di una Nomad o che tu stia semplicemente approfondendo i dettagli, qui troverai tutto quello che stai cercando.
Upper Link
| label | part_number | quantity | name | blurb |
|---|---|---|---|---|
| A | 29-23753 | 1 | Upper Link | |
| B | 11-12681 | 2 | 6900-2RS Bearing | |
| C | 26-15533 | 2 | M10x3 Washer | Apply grease to inner surface |
| D | 26-11612 | 2 | Bearing Dust Shield | Apply grease to inner surface |
| E | 11-12218 | 2 | 6902-2RS Max Bearing | |
| F | 26-17013 | 1 | 15x40.25 Bearing Spacer |
Caricamento
Lower Link
| label | part_number | quantity | name | blurb | torque |
|---|---|---|---|---|---|
| A | 29-23751 | 1 | Lower Link | ||
| B | 11-17708 | 4 | 6902-1ZR Bearing | ||
| C | 26-11612 | 4 | Bearing Dust Shield | Apply grease to inner surface | |
| D | 26-19126 | 1 | 15x28 Bearing spacer | ||
| E | 26-17013 | 1 | 15x40.25 Bearing Spacer | ||
| F | 26-12678 | 1 | M6 Grease Fitting | 9 Nm | |
| G | 26-15532 | 1 | M5x5 Set Screw | Apply Loctite 242 to threads, titghten until flush |
Caricamento
Glovebox Door, Bezel, and Hardware
| label | part_number | quantity | name | torque | blurb |
|---|---|---|---|---|---|
| A | 26-22843 | 1 | Glovebox lid | ||
| B | 26-25333 | 1 | Glovebox bezel | ||
| C | 26-23284 | 4 | M3x8 BHCS | 0.5 Nm | Apply Loctite 242 to threads |
| D | 30-23225 | 2 | Glovebox nut | ||
| E | 26-22358 | 1 | M3x6 | 0.6 Nm | Apply Loctite 242 to threads |
| F | 30-22620 | 1 | Storage Bulkhead | Install inside Downtube |
Caricamento
Rear Axle, Deraillaur Hanger, and Chainstay Protector
| label | part_number | quantity | name | blurb | torque |
|---|---|---|---|---|---|
| A | 08-22208 | 1 | Rear axle 12x168.5 | Apply grease to shaft and threads | |
| B | 23-23491 | 1 | SCB UDH | Interchangeable with Sram UDH | |
| C | 26-23492 | 1 | SCB UDH screw | Reverse thread | 20 Nm |
| D | 30-20361 | 1 | Chainstay Protector | ||
| E | 26-15939 | 1 | M3x12 BHCS | Apply grease to treads | 0.5 Nm |
| F | 30-21453 | 1 | Seatstay Protector | ||
| G | 49-21567 | 1 | Lower Link Fender | ||
| H | 26-18382 | 2 | M4x12 BHC | Apply grease to treads | 0.65 Nm |
Caricamento
Upper Link and Lower Link Hardware
| label | part_number | quantity | torque | name | blurb |
|---|---|---|---|---|---|
| A | 26-20122 | 2 | 16 Nm | M10x23 Screw | Apply Loctite 242 to threads only, apply grease to shaft only |
| B | 26-22461 | 2 | 20 Nm | M8x45 Shock Bolt | Apply Loctite 242 to threads |
| C | 26-21452 | 1 | M8x2 Flip Chip NDS | Apply grease to surface | |
| D | 26-21451 | 1 | M8x2 Flip Chip DS | Apply grease to surface | |
| E | 26-15947 | 2 | 9 Nm | M6x20 SHCS | Apply Loctite 242 to threads |
| F | 26-11817 | 2 | M6 Washer | ||
| G | 26-15633 | 2 | M6 Tapered Washer | Apply grease to surface | |
| H | 08-22343 | 1 | 20 Nm | Pivot Axle M15x91 | Apply Loctite 242 to threads only, apply grease to shaft only |
| I | 08-16292 | 1 | 20 Nm | Pivot axle M15x80.5 | Apply Loctite 242 to threads only, apply grease to shaft only |
| J | 08-16291 | 1 | 20 Nm | Pivot axle M15x68.5 | Apply Loctite 242 to threads only, apply grease to shaft only |
Caricamento
Seatpost Collar, Downtube Protector and Shuttle Guard
| label | part_number | quantity | name | blurb | torque |
|---|---|---|---|---|---|
| A | 67-19217 | 1 | Head Tube Badge | Clean frame surface, center on headtube | |
| B | 30-23750 | 1 | Shuttle Guard Mount | ||
| C | 30-22560 | 1 | Shuttle Guard | ||
| D | 26-21249 | 2 | M4x8 BHCS | Apply grease to threads | 0.65 Nm |
| E | 30-23718 | 1 | Downtube Protector | ||
| F | 26-18382 | 2 | M4x12 BHC | Apply grease to treads | 0.65 Nm |
| G | 34-20201 | 1 | 36.4 Seat Collar |
Caricamento
| Frame Size | Flip Chip | Setup Key | Setup Cog | 30T | 32T | 34T | 36T |
|---|---|---|---|---|---|---|---|
| Small | High | B | 7 | 116 | 116 | 118 | 118 |
| Medium | High | B | 7 | 116 | 116 | 118 | 118 |
| Large | High | B | 7 | 116 | 118 | 118 | 120 |
| XLarge | High | B | 7 | 116 | 118 | 118 | 120 |
| XXLarge | High | B | 7 | 118 | 118 | 120 | 120 |
| Small | Low | B | 7 | 116 | 116 | 118 | 118 |
| Medium | Low | B | 7 | 116 | 118 | 118 | 120 |
| Large | Low | B | 7 | 116 | 118 | 118 | 120 |
| XLarge | Low | B | 7 | 118 | 118 | 120 | 120 |
| XXLarge | Low | B | 7 | 118 | 118 | 120 | 120 |
Se desideri ulteriori informazioni sulla tua bicicletta, consulta il nostro Santa Cruz Bicycles Owner's Manual

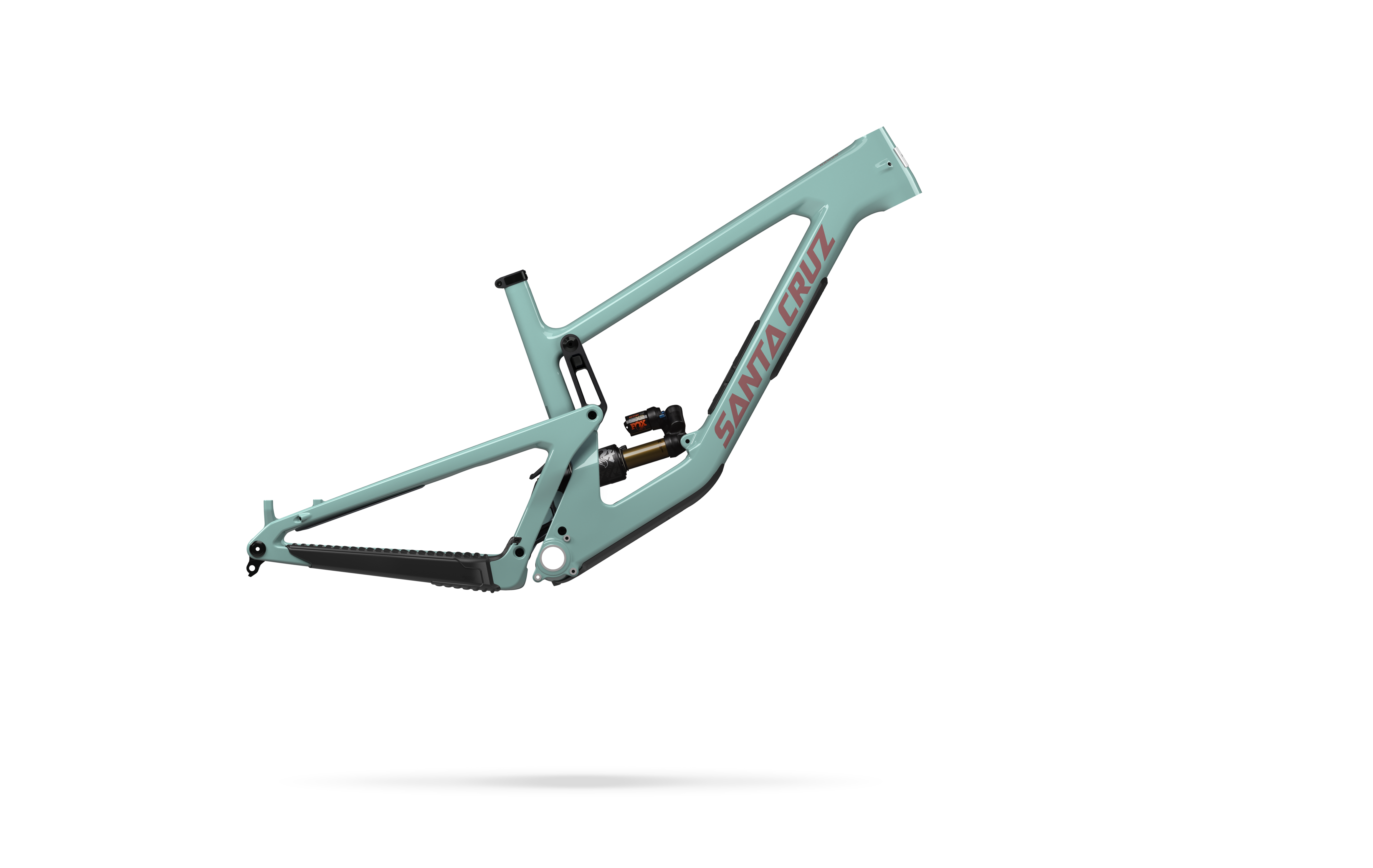

Nomad Frame
$4,049.00
USD
Prezzo listino
Get access to the exclusive SCB Owners Club which gives you access to added levels of rider support, treats, opportunities and benefits. Join the club today for free! It takes just five minutes to receive a lifetime of membership perks.
Learn MoreWe build Santa Cruz bicycles to be durable and long lasting, and then back them up with legendary support and a warranty of the highest standard.
Santa Cruz Bicycles offers free replacement pivot bearings to the original owner for as long as they own their bike.
Carbon
CC
Front Travel (MM)
170
Rear travel (MM)
170
Wheel Size
MX
7.21
3.27
Peso (lbs)
7.21
Peso (kg)
3.27
Caricala sul van e guida fino ai piedi dei trail, risali una montagna e poi torna giù a tutto gas. Rimetti la bici nel furgone, vai fino al bike park e goditi una serie infinita di giri. Con o senza risalita, non importa, perché dobbiamo ammetterlo, non si pedala affatto male. Il punto forte della Nomad è quello di essere sempre pronta ad affrontantare qualsiasi situazione. Non importa dove, come o quando. L'unica cosa che conta è quella di trovare un rider disposto a farlo.
